描述

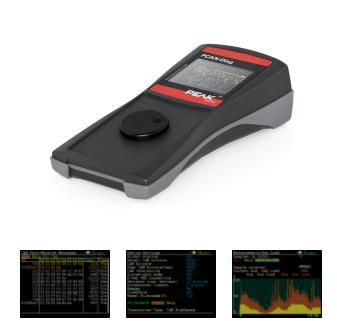

PCAN-Diag 2 是一款手持式诊断设备，具有用于检查 CAN 总线的多种功能，例如确定 CAN 传输速率、总线负载测量或终端测量。除了接收 CAN 报文外，还可以发送单个完整的报文序列。内部存储卡还允许记录和播放消息流量。

集成的 2 通道示波器可以显示 CAN 信号，从而可以将单独的 CAN ID 和各种事件用作触发器。CAN 帧根据模拟历史进行解码，例如 B. 检测帧中的错误。

传入的 CAN 消息可以象征性地显示，以便清晰和轻松地分配。交付范围内包含的 PCAN-Symbol Editor 软件可以轻松创建所需的符号文件。旋转按钮用于选择和操作各个诊断功能。

功能概述

• 在物理和协议层面分析 CAN 网络
• 从默认列表或 8 个用户定义的值中选择传输速率
• 基于固定值列表的自动传输速率检测
• 可切换的只听模式
• 可切换静音启动功能（如果传输速率错误，则为只听模式）
• 通过符号文件对传入 CAN 消息进行符号表示，将枚举（值列表）、多路复用器和 ID 区域考虑在内

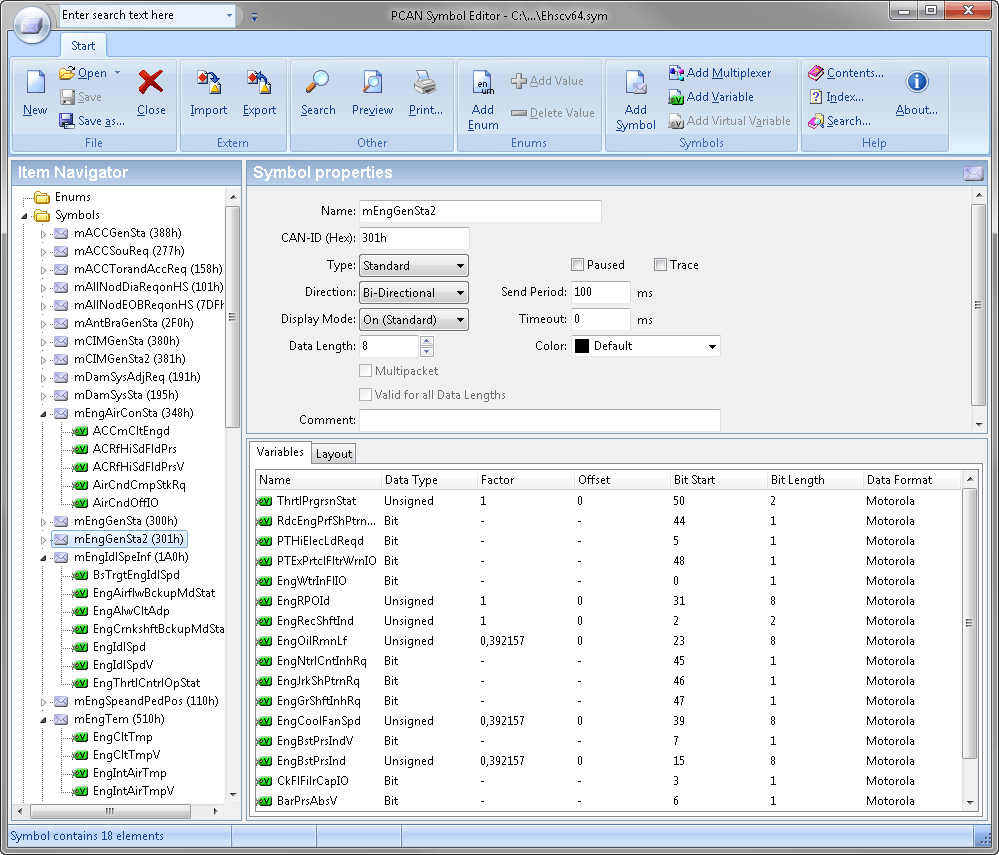

• 使用附带的 Windows 软件 PCAN-Symbol Editor 设置符号文件
• 在内部存储卡上记录传入的 CAN 消息，如果需要，可以进行 CAN ID 过滤
• 回放跟踪文件
• 使用附带的 Windows 软件 PEAK-Converter 将跟踪数据转换为不同的输出格式
• 传输单个 CAN 帧或 CAN 帧列表
• CAN 数据的十进制、十六进制或二进制输入。在运行时更改单个发送消息的数据
• CAN总线负载的测量，通过时间图显示，错误帧的可切换显示
• 将总线加载时序图保存为位图截图
• 高速 CAN 总线的 CAN 终端测量，也在运行期间
• 用于连接总线的可切换 CAN 终端

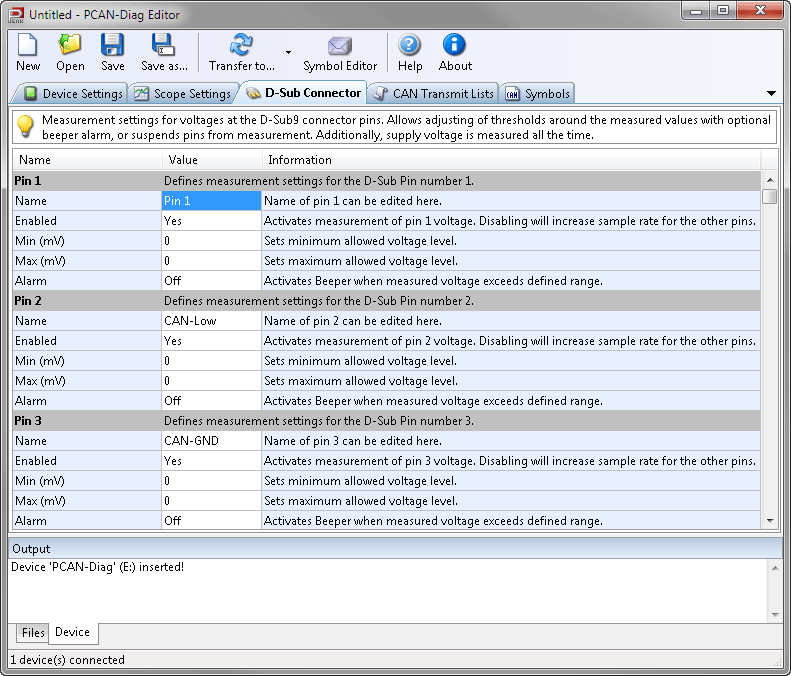

• CAN连接插座（D-Sub）所有引脚的电平测量
• 管理项目中的设备配置、传输列表、符号文件和所有记录的数据（屏幕截图、跟踪和 CSV 文件）
• 总线关闭时可选的自动复位

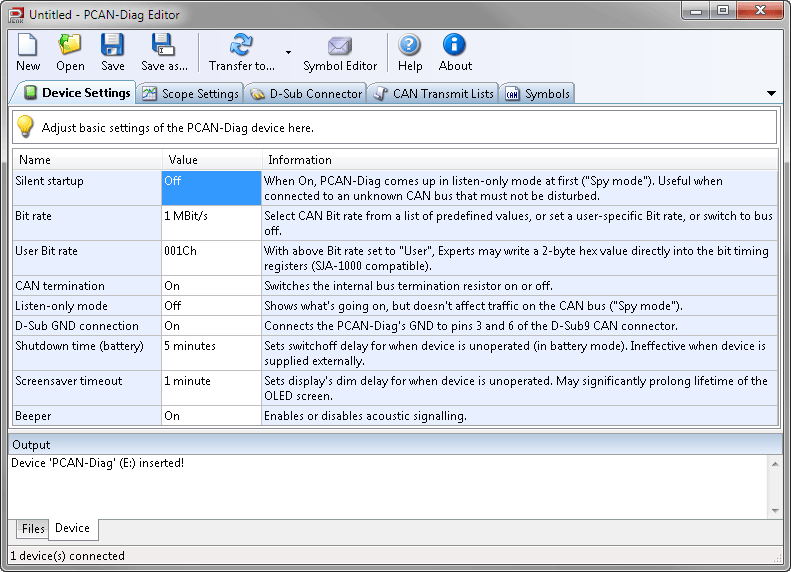

随附的 Windows 软件 PCAN-Diag Editor 的功能范围：

• 方便地配置所有可用的设备设置
• 广播列表的编制
• 每个项目最多可配置 8 个传输速率
• 在项目中保存设备配置、传输列表和相关符号文件
• 通过 USB 连接将项目传输到 PCAN-Diag 2 的存储卡

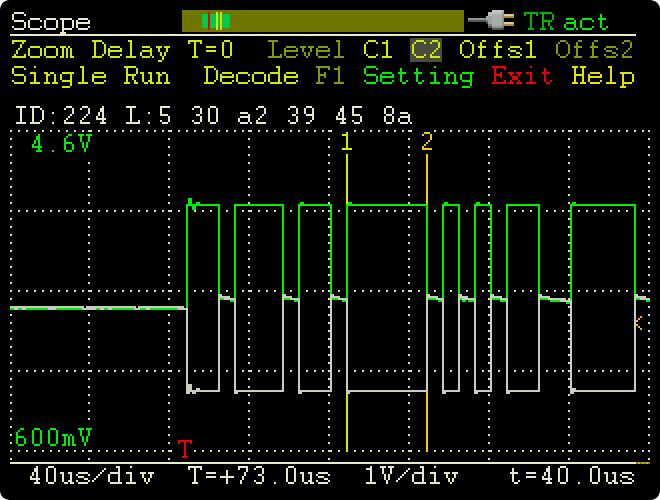

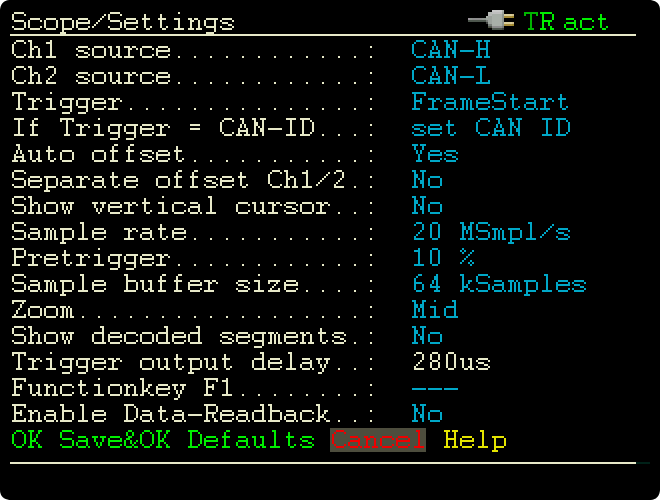

示波器功能

• 具有两个独立测量通道的示波器，每个通道的最大采样率为 20 MHz
• 显示 CAN 高和 CAN 低信号以及两个信号之间的差异
• 通过 BNC 连接器使用探头控制外部信号（频率高达 1MHz）
• 基于 CAN ID 配置帧开始、帧结束、CAN 错误和单个 CAN 帧的触发器
• 通过 BNC 连接器触发外部仪表
• 显示原始 CAN 帧
• 从记录的波形中解码 CAN 帧
• 带有报告功能的解码CAN帧的各种属性和测量数据的输出
• 将当前视图保存为位图屏幕截图
• 高达 64 kSamples 的可调存储深度
• 将捕获的样本数据保存为 CSV 文件
• 广泛的缩放功能
• 分辨率高达 50 ns 的时间测量
