PEAK/匹克 CAN数据器 IPEH-002262

型号：IPEH-002262

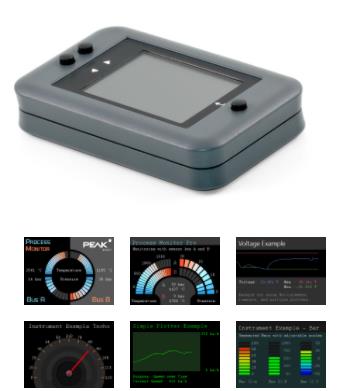

描述   PCAN-MiniDisplay 用作 CAN 数据可视化的人机界面。它有两个用于连接 CAN 总线的高速 CAN 连接。输入 CAN 数据的图形表示在使用设备之前进行配置，然后显示在 TFT 显示器上。 PCAN-MiniDisplay 也可以用作数据记录器。在这种情况下，消息流量会记录在存储卡上，并可在 PC 上回放或评估。 除了 PCAN-MiniDisplay 的内置版本外，还提供带按钮的外壳版本。这使得创建和评估特定于应用程序的配置成为可能。此外，用户可以在操作过程中直接在不同配置之间切换。 执行显示配置以及记录和回放 CAN 消息不能同时发生。PCAN-MiniDisplay 只能与三个功能之一一起使用。

技术规格

• 通过两个高速 CAN 通道进行 CAN 连接 (ISO 11898-2)

  • 传输速率从 40 kbit/s 到 1 Mbit/s
  • 符合 CAN 规范 2.0 A/B
  • NXP CAN 收发器 TJA1041 带唤醒功能
• 2 个模拟输入

  • 分辨率 10 位
  • 测量范围 0 - 16.5 V
• 1 个数字输入和 1 个数字输出
• 分辨率为 320 x 240 像素的 TFT 显示屏
• 通过文本文件可自由配置的 CAN 数据可视化：

  • 通过文本标签显示文本、CAN 数据以及模拟和数字输入的值
  • CAN 数据的可格式化输出为数字、浮点数或字符串，考虑到枚举和多路复用器
  • 显示具有透明度的位图图像
  • 图像列表的信号相关显示
  • 在绘图仪中显示多条信号曲线
  • 通过 CAN 可配置访问按钮和蜂鸣器功能以及显示亮度
  • 在配置开始、操作和结束时发送 CAN 帧序列
• microSD 存储卡插槽（最大 32 GB）
• 高速 USB 2.0 端口，用于通过 PC 访问存储卡
• 从存储卡运行配置
• 开启时可选择自动启动配置或录制
• 在存储卡上记录传入的 CAN 消息，可选地包括发生的错误
• 用于记录的 CAN ID 过滤，可为每个 CAN 通道单独配置
• 使用 Windows 软件将录音转换为各种输出格式
• 使用可选循环功能播放录音
• 使用可选配备的按钮在菜单中导航和在多个显示配置之间切换
• 尺寸：80 x 55mm
• 7 至 30 V 电源
• 工作温度范围为 -20 至 70 °C



可选的 PCAN-MiniDisplay 机箱：

• 带 3 个按钮的塑料外壳设备
• 通过端子块连接 (Phoenix)
