CAN总线分析仪的用途：简称CAN卡，抓包，监控CAN总线网络的数据，发送数据，记录数据分析等。当然，配合不同的软件还可以完成更复杂的功能。
一般CAN卡都支持CAN，CANopen，Devicenet，J1939。而且为了支持用户开发自己的应用程序，都会提供二次开发包并包含多种语言的样例程序。
目前非常多的用户在使用PCAN-USB，大家也都会经常问起怎么用或者功能是什么。接下来就重点介绍一下免费软件PCAN-View的使用方法。
工具
PCAN-USB（IPEH-002021或者IPEH-002022）
软件PCAN-View
CAN设备
电脑：xp/WIN7/WIN8/WIN10/WINCE等都可以，如果是Linux则需要自己写命令，已经提供免费驱动。
1.连接硬件

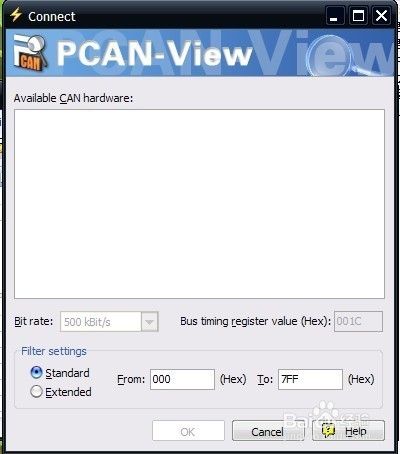

当没有连接PCAN硬件时，打开PCAN-View自动弹出的Connect连接窗口中可用的CAN硬件窗口是空白的，表示没有CAN硬件连接到PC。如下图所示。
当把PCAN-USB连接到电脑上时，正常打开弹出的连接窗口中会显示该硬件。在这里还可以设置该连接的波特率，报文过滤等信息。当然也可以选择一个已经设置好的连接，如图中的demo2。
第一次使用硬件是是只有下图红色方框中的第一行的硬件信息的，下面的网络（demo2，DemoNet）是用另外一个软件设置的。当然没有这些网络是不会影响使用的。
注意：如果插上了硬件，但是没有显示硬件，请打开电脑的设备管理器查看是否正确安装了接口的驱动程序。如果没有，可以右键单击选择更新驱动程序，驱动程序在配套的光盘里面。也可以参考驱动程序安装方法的说明。
2.更改波特率

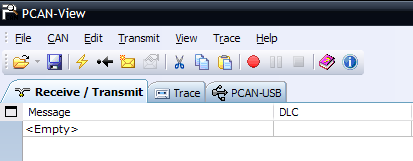

如果已经打开了PCAN-View，想要更改波特率，可以点击菜单栏中的CAN或者点击工具栏中的连接按钮（闪电状按钮），如图2中的红色方框所示，也会弹出图1中所示的连接对话框。
最后一行显示的是已经连接并显示波特率。
3.接收CAN报文
如果该PCAN-USB已经连接到CAN 总线上，并且总线是有数据传输的话，在接收区域是可以接收到数据的。如下图中所示。
4.记录报文

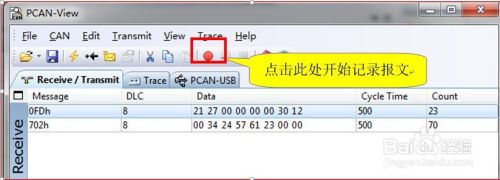

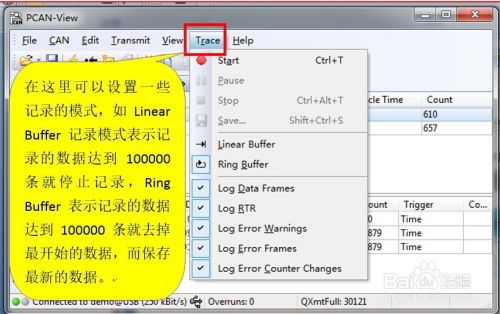

在这里可以设置一些记录的模式，如Linear Buffer记录模式表示记录的数据达到100000条就停止记录，Ring Buffer表示记录的数据达到100000条就去掉最开始的数据，而保存最新的数据。

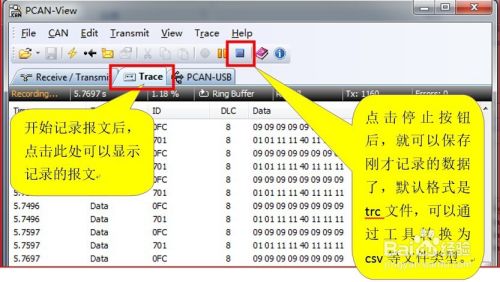

保存的数据的格式是.trc的文件格式，可以用记事本打开，也可以用PCAN的专用转换工具将其转换为ASC或者CSV格式的文件。
5.发送报文

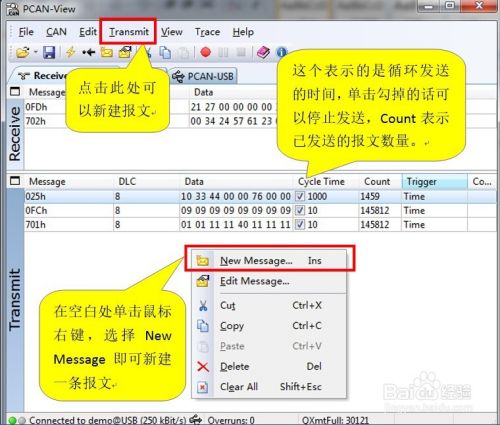

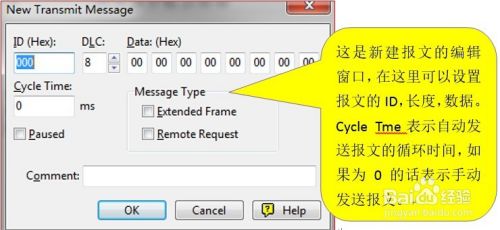

直接参考下图以及注释
6.自定义波特率

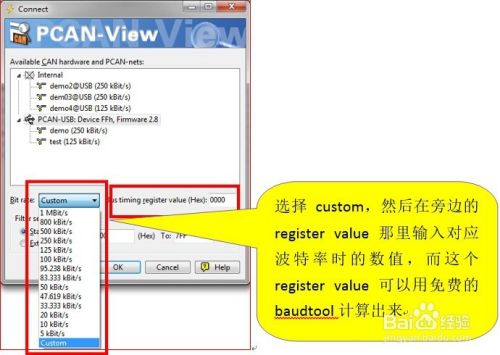

如果用户需要自定义波特率而非用Pcan-view中所包含的波特率，那么用户可以自己选择，如下图1：

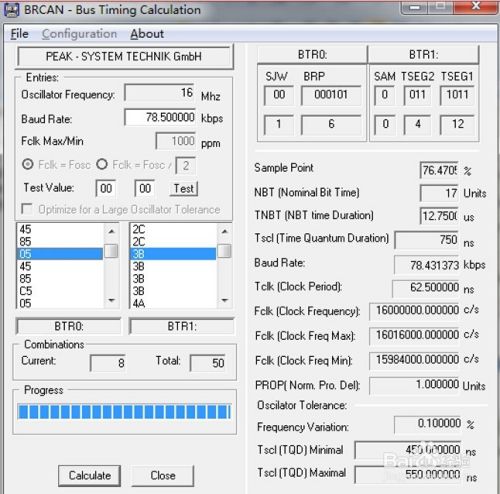

在baud rate右边的输入框中输入要得到的波特率的数值：78.85kbit/s，然后点击calculate，这个框中的所有组合都可以选择，但是用户可以根据需要来选，用户考虑的参数主要是sample point和SJW，不同的组合SJW以及sample rate会不同的。这就要看客户的要求了。关于如何选择合适的SP和SJW：SP和SJW的值取决于你正在使用的CAN系统。我们推荐SP设置为75%，如果是CAN-Open系统推荐89%，其它的使用60%。请参考SJA1000的datasheet获得更多的关于波特率设置的信息。如下图。

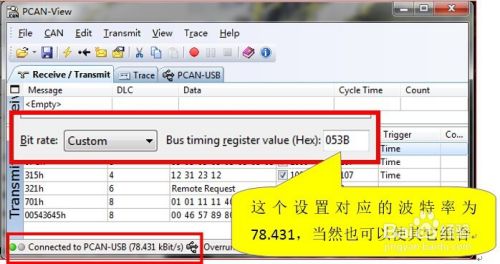

怎么看是否真的设置成了这个波特率，如下图:用PCAN-View下面的那个连接提示就可以看到连接下的波特率数值。
这个设置对应的波特率为78.431，当然也可以使其它组合。
注：根据CAN规范要求，一般超过250kbit/s的波特率，网络需要含一个120欧姆的电阻。
