PEAK PCAN USB，CAN、CAN FD接口卡

今天来讲一讲市场上比较畅销的两款USB转CAN、CAN FD接口卡，PEAK PCAN USB产品广泛应用于工业、汽车、医用和其它行业。

PCAN-USB产品的特点

PCAN-USB接口使接入CAN网络非常容易。它的小巧紧凑的塑料外壳特别适合于随身携带。光电解耦版本（IPEH-002022）可确保电脑和CAN端之间电气隔离达到500V。

可用于监视CAN总线网络，编写CAN总线程序，以及和CAN总线设备通讯。

技术规格

用于USB连接的CAN适配器（全速模式，兼容 USB 1.1、USB 2.0 和 USB 3.0）

高速CAN连接 (ISO 11898-2)

符合CAN规范2.0A（11位ID）和2.0B（29位ID）

CAN比特率从5 kbit/s到1 Mbit/s

时间戳分辨率约 42 µs

通过D-Sub，9针连接到CAN总线（根据 CiA® 106）

具有16 MHz时钟频率的NXP CAN控制器SJA1000

NXP PCA82C251 CAN收发器

CAN连接处的电气隔离高达 500V（仅限 IPEH-002022）

CAN终端可以通过焊接跳线打开

通过USB供电

CAN连接处的5V电源可以通过焊接跳线接通，例如：用于外部总线转换器

-40到85℃扩展的工作温度

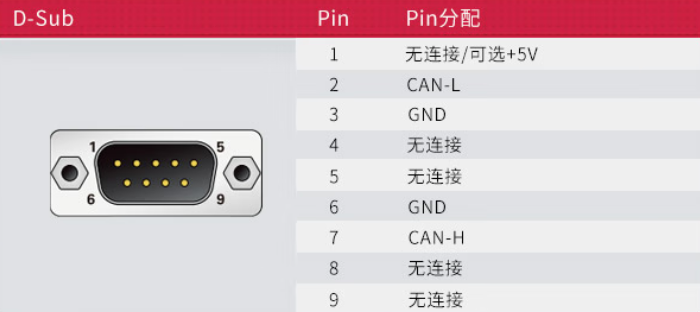

管脚分配D-Sub

产品采购（现货）

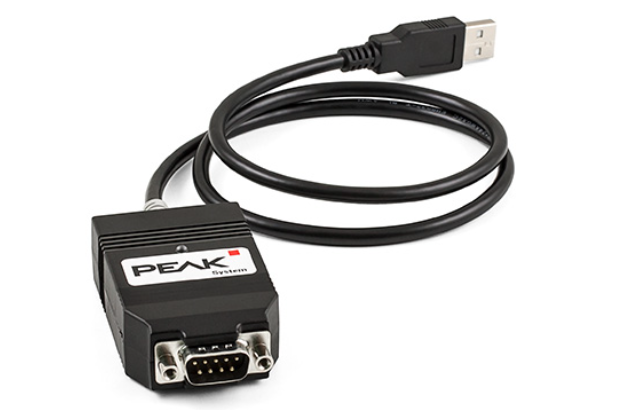

PCAN-USB FD产品的特点

PCAN-USB FD可通过USB把CAN FD和CAN网络连接到电脑。使用简单并且它的紧凑塑料壳使该接口特别适用于随身携带外出使用。电气隔离达到500V从CAN总线解耦电脑。

可用于监视CAN/CAN FD总线网络，编写CAN/CAN FD总线程序，以及和CAN/CAN FD总线设备通讯。

技术规格

高速USB 2.0适配器（兼容 USB 1.1 和 USB 3.0）

高速CAN连接（ISO 11898-2）

符合CAN规范 2.0 A/B 和 FD

CAN FD支持ISO和非ISO标准切换

CAN比特率从25 kbit/s到1 Mbit/s

数据字段（最大 64 字节）的 CAN FD 比特率从25 kbit/s到12 Mbit/s

时间戳分辨率1μs

通过D-Sub，9 针连接到CAN总线（符合CiA® 303-1）

CAN FD控制器的FPGA实现

NXP TJA1044GT CAN收发器

可以使用焊接跳线激活CAN终端

测量总线负载，包括错误帧和过载帧

传入和传出的CAN报文诱导错误发生

通过USB供电

CAN 连接上的 5V电源可以通过焊接跳线链接输出，例如用于外部总线转换器

-40至+85℃的扩展工作温度

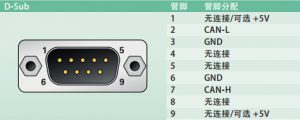

管脚分配D-Sub

产品采购（现货）
